Teknisk tegning og digital modellering

På denne siden lærer du hvordan tekniske deler konstrueres digitalt. Vi bruker SolidWorks, men prinsippene du lærer her brukes i de fleste CAD-programmer.

Her finner du fagstoff, tegneark, podcaster og videoer som viser hvordan modeller bygges opp og hvordan arbeidstegninger brukes i teknisk arbeid.

Fra skisse til ferdig produkt

Sketch

→

Feature

→

Part

→

Assembly

→

Drawing

→

Produksjon

Hva er CAD og DAK?

CAD betyr Computer Aided Design. På norsk brukes ofte begrepet DAK – dataassistert konstruksjon. Det betyr at vi konstruerer tekniske deler digitalt før de produseres.

En digital modell kan brukes videre til assembly, arbeidstegning, CNC, laserkutting eller 3D-printing. Derfor er det viktig å bygge modellen ryddig fra starten.

Hvordan bygger vi modeller?

Når vi modellerer i SolidWorks er det nyttig å følge en enkel modellregel: Bygge → Kutte → Pynte.

Bygge – lage hovedformen på delen
Kutte – lage hull og utsparinger
Pynte – legge på detaljer som avrundinger og faser

Når vi bygger opp en modell bruker vi ofte funksjoner som Extrude, Revolve, Sweep og Loft.

For å lage hull og utsparinger brukes blant annet Extruded Cut og Hole Wizard.

Til slutt brukes ofte Fillet og Chamfer for å ferdigstille modellen.

Modellstrategi

Før du begynner å tegne bør du tenke gjennom hva som er delens hovedform, hvor det er naturlig å starte, og hvordan modellen senere skal brukes. Det er ofte lurt å starte med den største og enkleste formen først.

Grunnleggende elementer i SolidWorks

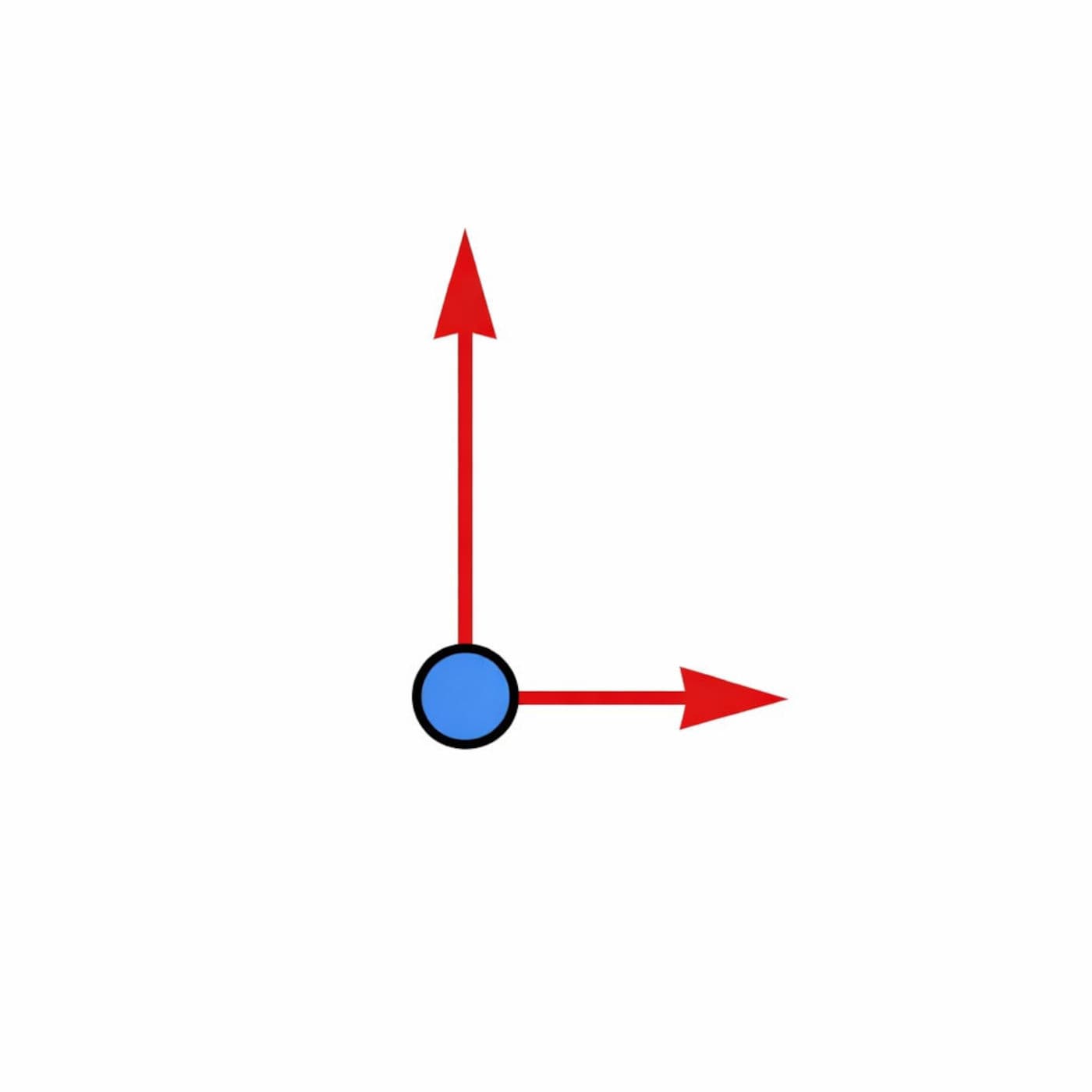

Origo

Origo er startpunktet i modellen. Det ligger i skjæringspunktet mellom de tre hovedplanene. Modeller blir ofte mer stabile hvis skissen starter i eller rundt origo.

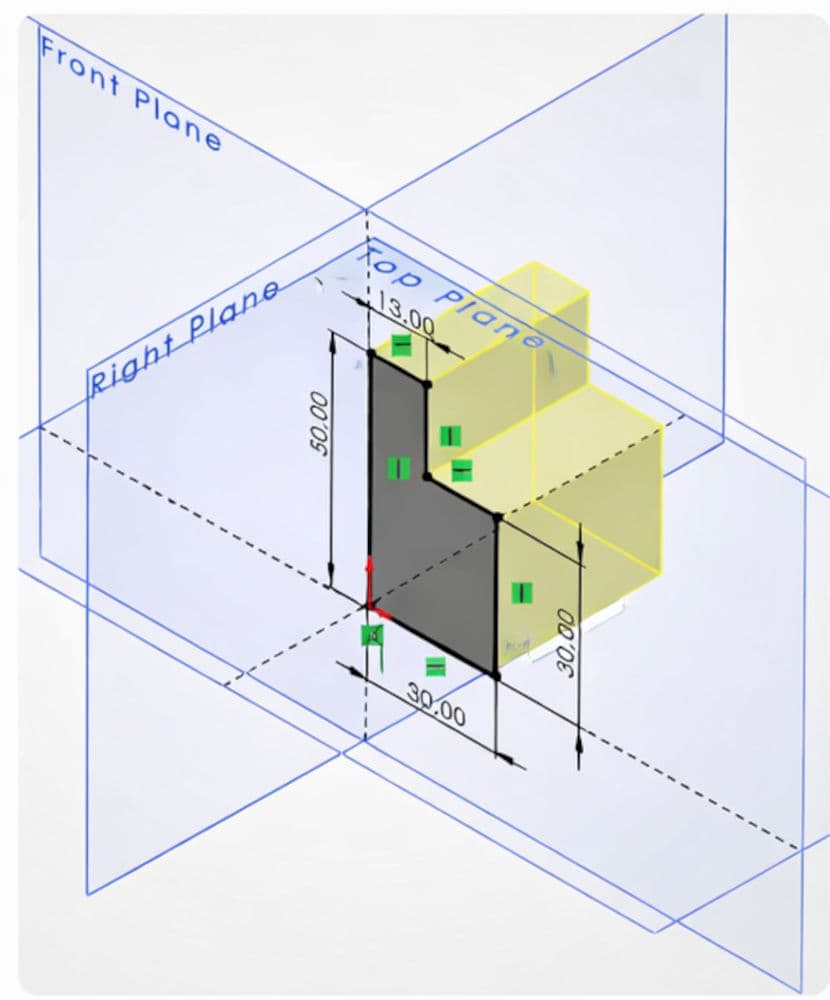

Plane

I SolidWorks tegner vi alltid på et plan. De tre standardplanene er Front Plane, Top Plane og Right Plane. En skisse må ligge på et plan før den kan bli til en modell.

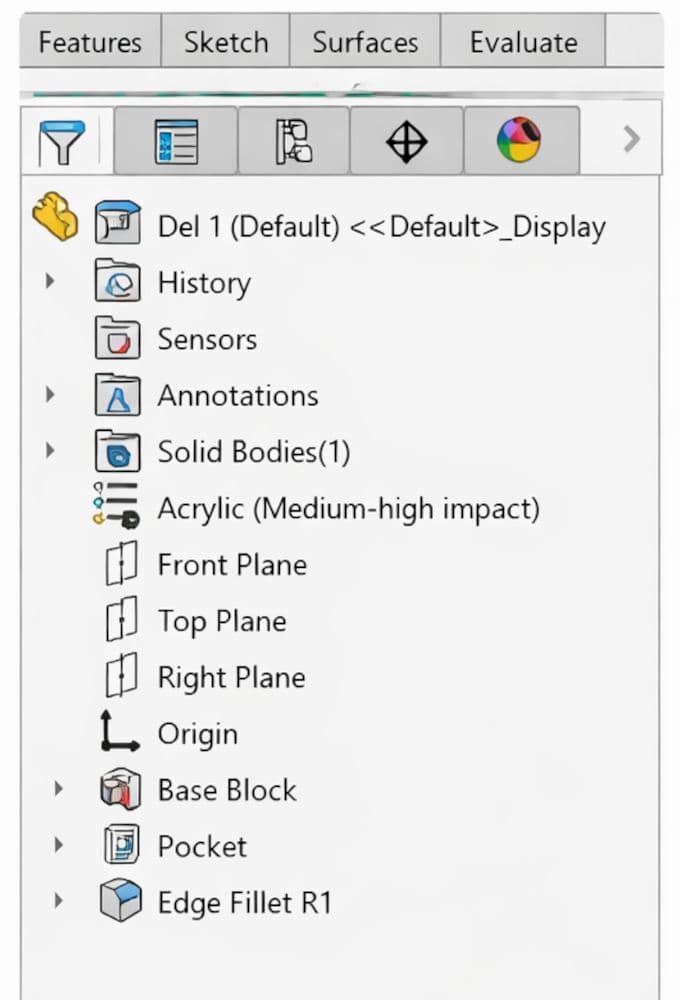

Feature Tree

Feature Tree viser hvordan modellen er bygget opp. Her ligger skisser, features, plan og referanser. Det er lurt å gi features gode navn, slik at modellen blir lettere å forstå og enklere å endre senere.

Skisse og oppbygging

Alle modeller i SolidWorks starter med en skisse. Skissen må ligge på et plan, ha riktige mål og bruke relasjoner slik at modellen blir stabil.

Sketch

En skisse er en 2D-tegning som ligger på et plan. Den danner grunnlaget for features som Extrude, Revolve, Sweep og Cut.

Relasjoner

Relasjoner styrer hvordan linjer og punkter oppfører seg. Vanlige relasjoner er horizontal, vertical, parallel, perpendicular, equal og tangent.

Fullt definert

En god skisse er fullt definert. Da er geometrien låst med mål og relasjoner, og skissen blir stabil når modellen endres senere.

Fullt definert og underdefinert skisse

En god skisse i SolidWorks bør være fullt definert. Det betyr at geometrien er låst med mål og relasjoner, slik at skissen ikke flytter på seg eller endrer form når modellen bygges videre.

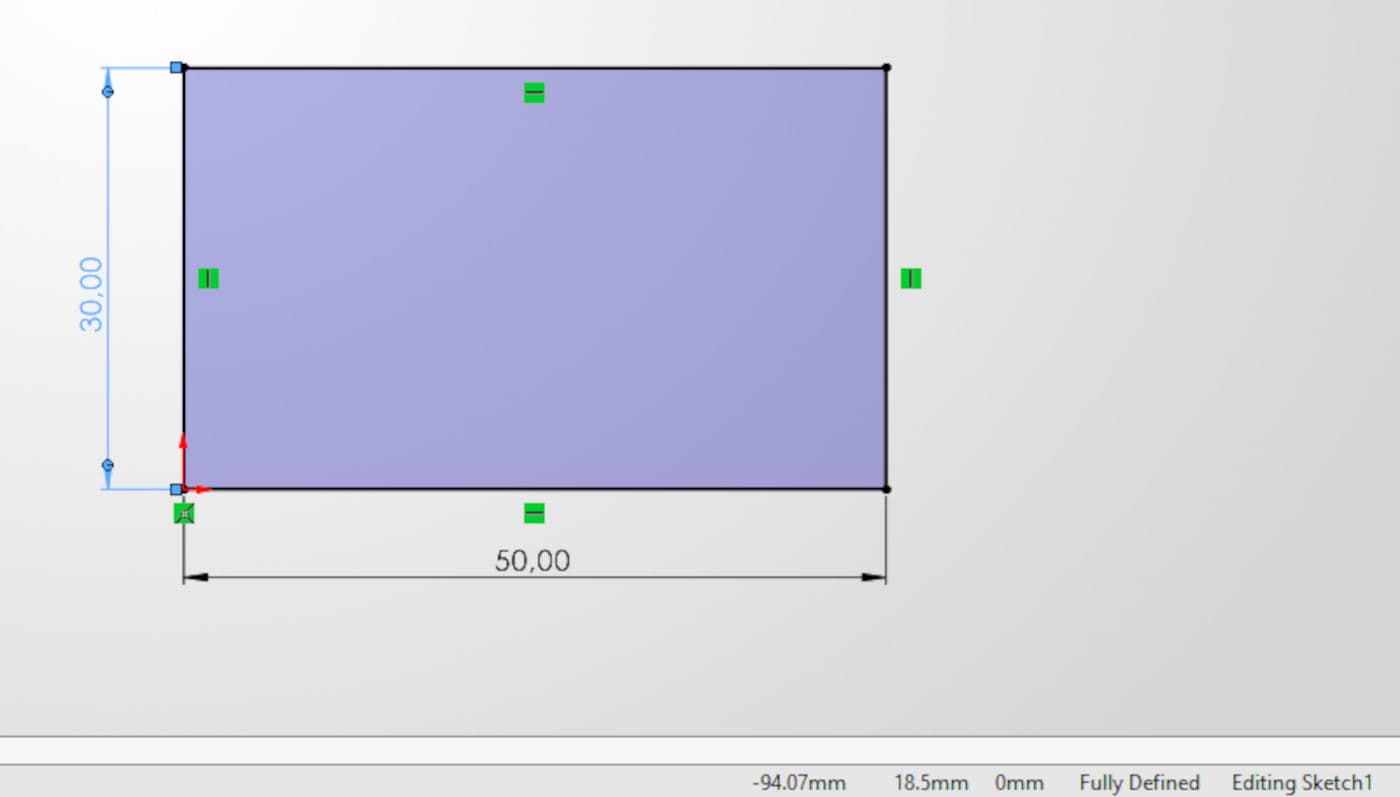

Fully defined

Her er skissen fullt definert. Linjene er låst med mål og relasjoner. Konturer som er fullt definert vises normalt i sort. Det gir en stabil modell som er enklere å endre og bruke videre i part, assembly og drawing.

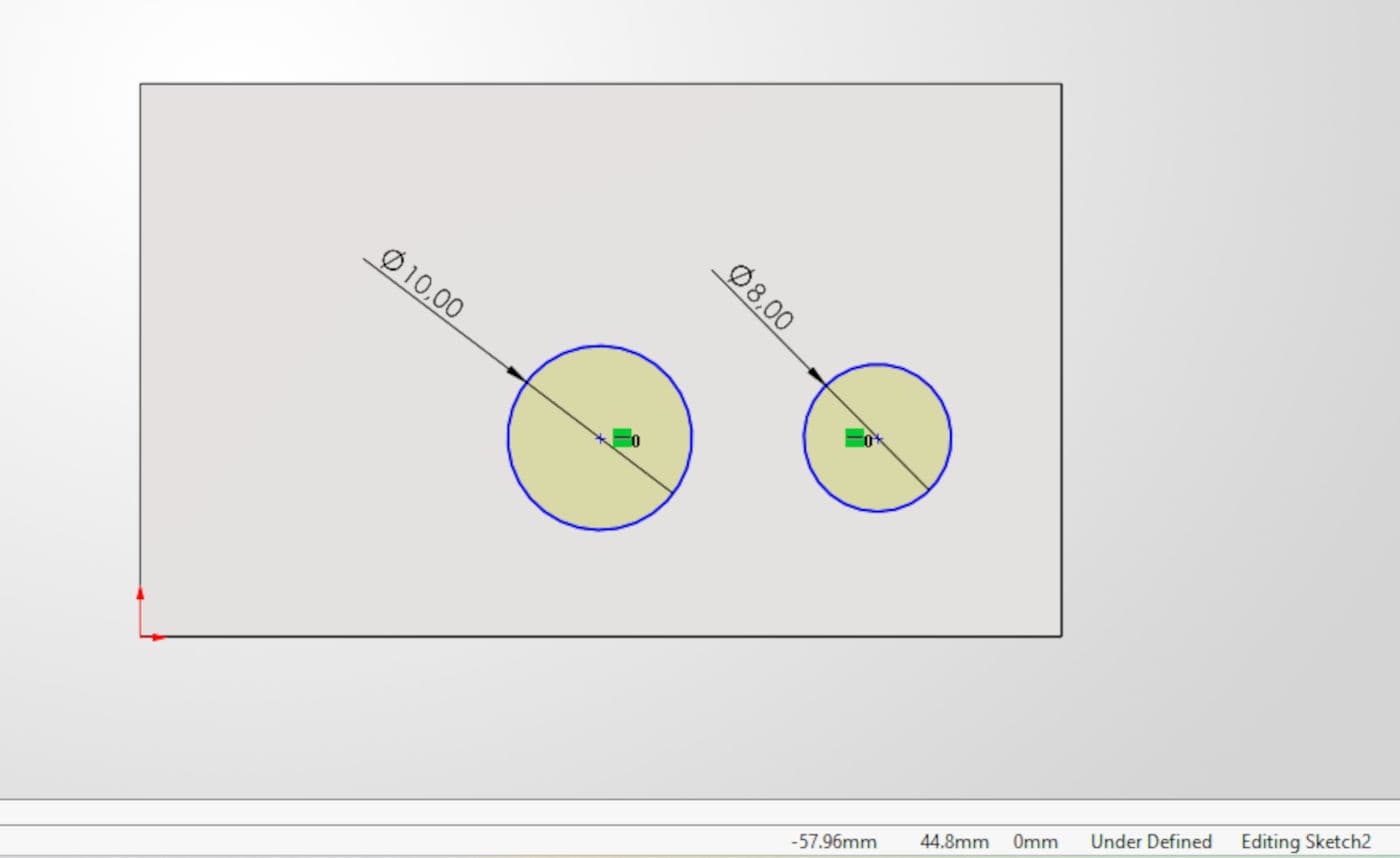

Under defined

Her er skissen underdefinert. Geometrien er ikke fullt låst, og deler av skissen kan fortsatt flytte på seg. Konturer som ikke er fullt definert vises med blå farge. Det gjør modellen mindre stabil og kan skape problemer senere i konstruksjonen.

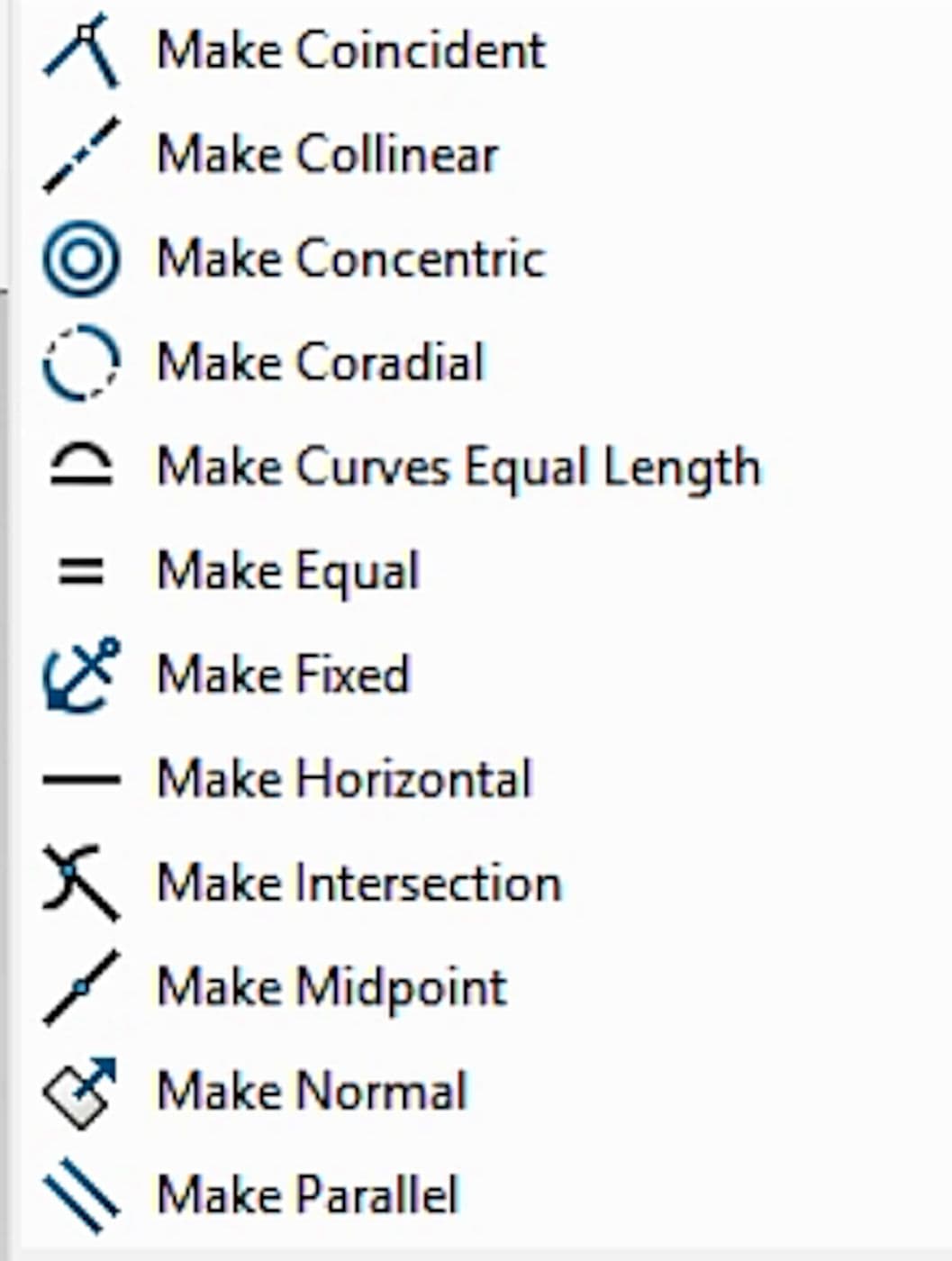

Relasjoner i skisser

Relasjoner bestemmer hvordan linjer, punkter og buer oppfører seg i en skisse. Sammen med mål gjør de skissen mer presis og lettere å kontrollere.

SolidWorks har mange relasjoner. I grunnleggende modellering er det ofte nok å lære noen få godt og bruke dem riktig.

Vanlige relasjoner

Coincident

Fester et punkt til et annet punkt, en linje eller en bue.

Horizontal og Vertical

Låser retningen på linjer slik at de blir vannrette eller loddrette.

Parallel og Perpendicular

Brukes når linjer skal være parallelle eller stå vinkelrett på hverandre.

Equal

Gir like lengder eller like diametre uten at begge må settes med egne mål.

Tangent

Brukes når en linje eller bue skal møte en sirkel eller bue uten knekk i overgangen.

Hvorfor er relasjoner viktige?

Uten relasjoner kan skissen flytte på seg eller endre form. Med riktige relasjoner blir skissen mer stabil og lettere å bygge videre på.

Hvordan starte modellen riktig

Før du begynner å tegne bør du tenke på hvilken side som skal være framside, topp og høyre side. Det gjør modellen enklere å bruke senere i både assembly og arbeidstegning.

Det er ofte lurt å starte modellen nær origo. Da blir oppbyggingen mer stabil, og det blir lettere å speile, målsatte og endre modellen senere.

Når modellen orienteres riktig fra starten, blir også standardvisningene i arbeidstegningen mer logiske. Dette er viktig når du ønsker at frontvisningen skal vise den siden av delen som er mest naturlig å lese.

Grunnleggende arbeidsområder i SolidWorks

I SolidWorks starter man vanligvis med tre grunnleggende arbeidsområder. Disse danner grunnlaget for det videre arbeidet i CAD.

Part

Modellering av enkeltdeler. Her bygger man modellen opp med skisser, målsetting og features som Extrude, Revolve og Cut.

Assembly

Sammenstilling av flere deler. Her bruker man mates for å bestemme hvordan delene skal passe sammen og bevege seg i en konstruksjon.

Drawing

Arbeidstegning av modellen. Her legges det inn mål, snitt og visninger slik at delen kan produseres.

Arbeidstegning, projeksjon og riss

Når en 3D-modell skal vises på papir eller skjerm som en teknisk tegning, brukes projeksjon. Arbeidstegningen viser delen med riss, mål, snitt og annen informasjon som trengs for å produsere den.

Europeisk og amerikansk projeksjon

I Norge og store deler av Europa brukes vanligvis europeisk projeksjon (første kvadrant). I USA brukes ofte amerikansk projeksjon (tredje kvadrant). Forskjellen er hvordan rissene plasseres i forhold til hverandre på tegningen.

Riss og rissplassering

Et riss er en 2D-visning av delen sett fra en bestemt retning, for eksempel forfra, ovenfra eller fra høyre side. Rissene skal plasseres logisk og ryddig slik at tegningen blir lett å lese. Det skal ikke være flere riss enn nødvendig.

Front view

Frontvisningen bør vise delen fra den mest informative siden og være den visningen som best forklarer formen.

Top view

Topprisset viser delen ovenfra og brukes sammen med frontvisningen for å gi en tydeligere forståelse av geometrien.

Side view

Siderisset kompletterer tegningen når det er nødvendig for å vise form, dybde eller plassering av detaljer.

Grunnregler i arbeidstegning

En god arbeidstegning skal være tydelig, ryddig og enkel å lese. Målet er å vise akkurat det som trengs for å produsere delen riktig.

Viktige regler

Ikke bruk dobbel målsetting
Skjulte konturer skal normalt ikke målssettes
Bruk ikke flere riss enn nødvendig
Unngå kryssende mållinjer
Bruk ikke flere desimaler enn nødvendig
Plasser mål i det risset der formen vises tydeligst

Når brukes snitt?

Snitt brukes når innvendige detaljer ikke kommer tydelig fram i et vanlig riss. I stedet for å målssette skjulte linjer er det ofte bedre å lage et snitt som viser formen tydelig.

Sammenheng mellom modell og tegning

Målene i arbeidstegningen bør bygge på en ryddig og korrekt modell. Når delen konstrueres i SolidWorks er det viktig at skisser og features målssettes riktig. Mange mål i drawing kan hentes direkte fra modellen, og derfor må konstruksjonen være riktig fra starten.

Videre modelleringsmetoder i SolidWorks

SolidWorks kan også brukes til mer spesialiserte typer modellering, avhengig av hva som skal konstrueres.

Sheet Metal

Modellering av platedeler som kan brettes ut før produksjon.

Weldments

Sveisede rammer og konstruksjoner bygget opp av profiler og rør.

Surface-modellering

Mer komplekse former, ofte brukt i designarbeid og plastprodukter.

I tillegg kan SolidWorks brukes til simulering, CAM og videre arbeid mot CNC. På denne siden starter vi med part, assembly og drawing, fordi det gir det viktigste grunnlaget for videre arbeid i CAD.

Fra digital modell til produksjon

Når vi lager en modell i SolidWorks kan den brukes til flere forskjellige produksjonsmetoder. Den samme modellen kan bli både en 3D-print, en CNC-del eller en arbeidstegning.

3D-printing

Når en modell skal 3D-printes eksporteres den vanligvis som STL-fil.

STL-filen åpnes i et slicerprogram som for eksempel Cura eller Bambu Studio før den sendes til 3D-printeren.

CNC og laserkutter

Til CNC-fres eller laserkutter brukes ofte DXF-filer.

DXF-filer inneholder 2D-geometri som maskinen kan bruke til å kutte eller frese ut deler i tre, plast eller metall.

Manuell produksjon

Når deler skal lages manuelt bruker man arbeidstegninger.

Tegningene viser mål, snitt og toleranser slik at delen kan lages på dreiebenk, fres eller med håndverktøy.

Last ned tegneark med Rud vgs logo

Her kan du laste ned to ferdige maler for arbeidstegninger med Rud logo. Disse kan brukes når du skal lage tekniske tegninger og presentere tegninger fra CAD.

Mest brukt

Tegneark A3 med Rud vgs logo

Standard tegneark i A3-format. Passer godt til større arbeidstegninger og prosjekter.

Last ned A3

Tegneark A4 med Rud vgs logo

Mindre tegneark i A4-format. Egner seg godt til enkle øvingsoppgaver og små deler.

Last ned A4

Lær med podcast

Her kan du høre korte podcaster om CAD og teknisk tegning direkte i nettleseren. Podcastene er laget med NotebookLM med utgangspunkt i fagstoff fra SolidWorks EDU-CAD Student Guide og Norsk Industri Tegningslesing.

🎧

3D CAD blir produksjonens universelle språk

En podcast om hvordan 3D CAD har blitt et felles språk i moderne produksjon og teknisk utviklingsarbeid.

🎧

Industriens universelle språk

En podcast om teknisk tegning, standarder og hvorfor tegninger fortsatt er viktige i industrien.

Tegnekoffert

Tegnekofferten består av enkle deler som egner seg godt til å lære grunnleggende modellering i SolidWorks. Her trener du på oppbygging av modell, utsparinger og detaljer.
