Snekkerspace på Makerspace Rud

Snekkerspace er verkstedet for trearbeid, oppdeling av materialer, tilpasning, sammenføyning og videre bearbeiding. Her brukes både håndholdte verktøy, stasjonære maskiner og CNC-router. Arbeidet starter ofte med materialet: måling, oppmerking, kapping og tilpasning, før emnene bearbeides videre manuelt eller digitalt.

HMS

Arbeid i snekkerspace innebærer bruk av maskiner og verktøy som kan være farlige hvis de brukes feil. Det er derfor avgjørende at alle følger grunnleggende HMS-regler.

  • Opplæring: Du skal ikke bruke elektrisk verktøy eller maskiner uten at du har fått opplæring.
  • Personlig verneutstyr: Vernebriller og hørselsvern skal brukes ved behov. Dette gjelder spesielt ved bruk av sager og maskiner som lager støy eller spon.
  • Hansker: Hansker skal aldri brukes ved roterende verktøy eller maskiner, da de kan bli dratt inn i bevegelige deler.
  • Støv og arbeidsmiljø: Bruk støvavsug/støvsuger der det er tilgjengelig. Hvis ikke, skal støvmaske brukes ved arbeid som utvikler mye støv.
  • Orden: Hold arbeidsplassen ryddig underveis og rydd opp etter deg når du er ferdig. Et ryddig verksted er en forutsetning for sikker bruk av maskiner og verktøy.

Materialer

1

I snekkerspace jobber vi hovedsakelig med treverk, kryssfiner, MDF, hobbyplater og andre materialer som er vanlige i modeller, prototyper og praktisk verkstedarbeid.

Maskiner og verktøy

2

Sager og annet verkstedutstyr brukes til oppdeling, tilpasning og forming av emner. Senere kan materialene bearbeides videre med CNC-router når prosjektet krever høy presisjon og repeterbarhet.

Arbeidsflyt

3

En vanlig arbeidsflyt i snekkerspace er å måle, merke opp, kappe, tilpasse og deretter bearbeide videre. Det er samspillet mellom manuelle ferdigheter og digitale verktøy som gjør verkstedet interessant.

Viktige verktøy i snekkerspace

Arbeidet i snekkerspace skjer med ulike typer verktøy. Noen brukes til oppdeling og tilpasning, andre til mer presis forming og bearbeiding.

Dykksag

1

Brukes til lange, rette kutt i plater og større emner der kontroll og presisjon er viktig.

  • oppdeling av plater
  • rette kutt med styreskinne
  • tilpasning av større emner

Kapp- og gjærsag

2

Brukes når materialer skal kappes til riktig lengde eller vinkel i konstruksjoner og rammer.

  • kappe til riktig lengde
  • gjæring og vinkelkutt
  • seriekutting av like deler

Stikksag

3

Brukes når materialet skal formes med kurver, utsparinger eller andre frie former.

  • kurver og former
  • utsparinger i plater
  • rask tilpasning i prosjekter

Sager og bearbeiding av materialer

Mye av arbeidet i snekkerspace starter med å dele opp materialer, kappe emner til riktig størrelse og tilpasse delene før videre bearbeiding. Derfor er sagene en grunnleggende del av verkstedet. Videoene under viser noen av verktøyene som brukes i arbeid med plater, konstruksjoner, vinkler, utsparinger og former.

Snekkerspace består av mer enn disse tre sagene. Her brukes også annet utstyr som båndsag, bordfres og andre maskiner, og siden skal bygges videre ut etter hvert.

Dykksag

Dykksag brukes særlig til lange, rette kutt i plater som kryssfiner, MDF og hobbyplater. Den er nyttig når store plater skal deles opp kontrollert og presist.

Typisk bruk

  • oppdeling av plater
  • rette kutt med styreskinne
  • tilpasning av større emner

Kapp- og gjærsag

Kapp- og gjærsag brukes til å kappe materialer til riktig lengde og til å lage presise vinkler. Dette er en sentral maskin i arbeid med lister, rammer, konstruksjoner og annet trearbeid.

Typisk bruk

  • kappe til riktig lengde
  • gjæring og vinkelkutt
  • seriekutting av like deler

Stikksag

Stikksag er et fleksibelt verktøy som brukes når man trenger å sage kurver, utsparinger eller former som ikke lar seg gjøre med rette kutt alene.

Typisk bruk

  • kurver og former
  • utsparinger i plater
  • rask tilpasning i prosjekter

Anbefalte videoer

Videoene over er laget av Rune Strandnes og brukes her som anbefalte ressurser. De gir gode innføringer i verktøy og arbeidsmåter som passer godt inn i arbeidet i snekkerspace.

Arbeidsflyt i verkstedet

Mye av arbeidet i verkstedet følger en ganske tydelig rekkefølge. Denne varierer fra prosjekt til prosjekt, men grunnstrukturen er ofte den samme.

1

Mål og merk opp materialet før noe kuttes.

2

Velg verktøy ut fra oppgaven og materialet.

3

Kapp eller bearbeid emnet kontrollert og presist.

4

Kontroller mål og tilpasning underveis.

5

Bearbeid videre manuelt eller digitalt ved behov.

6

Rydd opp og vurder resultatet når arbeidet er ferdig.

Fra oppdeling til digital bearbeiding

Når materialene er kappet, tilpasset og gjort klare, kan de bearbeides videre med CNC-router. CNC-fresen brukes når vi ønsker høy presisjon, repeterbare operasjoner og former eller spor som er krevende å lage manuelt.

CNC-router

CNC-router (Computer Numerical Control) er en type fresemaskin som ofte brukes i møbelproduksjon eller til produksjon av skilt og lignende. Maskinen kan også frese i myke metaller som aluminium, men er mest brukt til treverk, plast og kompositter. Det finnes mange forskjellige størrelser av CNC-routere, fra små hobbymaskiner til store industrimaskiner. En maskin som er populær i DIY-prosjekter (Do-It-Yourself) er Sain Smart CNC 3018, en rimelig og enkel maskin som kan gjøre mange spennende CNC-jobber. På Makerspace Rud har vi en Shapeoko XXL, en High-Z S-1000 og to små Snapmaker v1.

Oppsett av CNC-router

Begreper

For å sette opp en CNC-router til å utføre et kutt eller en gravering, må man være kjent med faguttrykkene, samt hvilke verdier og verktøy som skal brukes for de ulike innstillingene i CAM-programmet.

  • Skjærehastighet (Cutting Speed): Hastigheten som verktøyets ytterkant beveger seg med langs omkretsen. Måles ofte i meter per sekund (m/s) eller meter per minutt (m/min). Flere faktorer bestemmer skjærehastigheten, blant annet hvilket verktøy som brukes, materialet som skal bearbeides, og routerens stabilitet. Skjærehastigheten brukes for å finne riktig spindelhastighet for verktøyet.
  • Matehastighet (Feed Rate): Hastigheten som verktøyet beveger seg gjennom materialet. Måles ofte i millimeter per minutt (mm/min) eller millimeter per sekund (mm/s).
  • Spindelhastighet (Spindle Speed): Antall omdreininger per minutt (RPM) som spindelen roterer med. Spindelhastigheten bestemmes ofte basert på ønsket skjærehastighet og verktøyets diameter.
  • Chip Load: Mengden materiale som fjernes per skjær per omdreining. Dette er en nøkkelverdi som hjelper deg å beregne riktig matehastighet og unngå overbelastning av verktøyet.
  • Kuttdybde (Pass Depth): Maksimal dybde fresen tar per passering. Dette avhenger av materialet og verktøyet, og er viktig for å unngå overbelastning.
  • Step Over: Hvor mye verktøyet forskyver seg sideveis mellom passeringer, ofte brukt ved planfresing eller bearbeiding av store flater. Måles i prosent av verktøyets diameter.
  • Verktøysti (Toolpath): Den planlagte banen verktøyet følger for å bearbeide materialet. Toolpath defineres i CAM-programvaren før maskinering.
  • Flute (Skjærspor): Flutene brukes til å fjerne spon og rusk fra kuttområdet. Freser med én flute brukes gjerne til myke materialer som plast eller myke tresorter, mens freser med flere fluter brukes til hardere materialer.

Oppsett av verktøy

For å sette opp en verktøysti (Toolpath) må en 2D-tegning lagres eller eksporteres til DXF- eller SVG-format. Tegningene kan lages i vektorprogrammer som Inkscape og Illustrator eller i CAD-programmer som SolidWorks, Fusion og lignende, før DXF- eller SVG-filene åpnes i et CAM-program som Vectric VCarve, Cut2D eller Fusion CAM. I CAM-programmene spesifiserer man hvilket verktøy som skal brukes og hvordan det skal kuttes i emnet.

CNC-kalkulator

Kalkulatoren gir veiledende startverdier. CAM-programmet gir også forslag, men disse må alltid vurderes og testes i restmateriale.

Velg maskin, materiale og verktøy for å få veiledende startverdier.

Verktøytype

End mill

For vanlig arbeid i tre og MDF. Tryggere å starte rolig.

Resultat

Spindelhastighet

16000 rpm

Matehastighet

1330 mm/min

Kuttdybde per pass

1.62 mm

Verktøytype

End mill

Maskin: Shapeoko

Materiale: Kryssfiner

Verktøy: End mill 6 mm

Hvor kommer tallene fra?

Tallene i kalkulatoren er veiledende startverdier. De bygger på et fast utvalg vanlige verktøy, og justeres ut fra valgt maskin og materiale. Verdiene er ikke fasit. Fastspenning, stivhet i maskinen, skarphet på verktøyet, ønsket overflate og hvor hardt materialet er i praksis vil påvirke hva som fungerer. Test derfor alltid i restmateriale før du kjører i selve emnet.

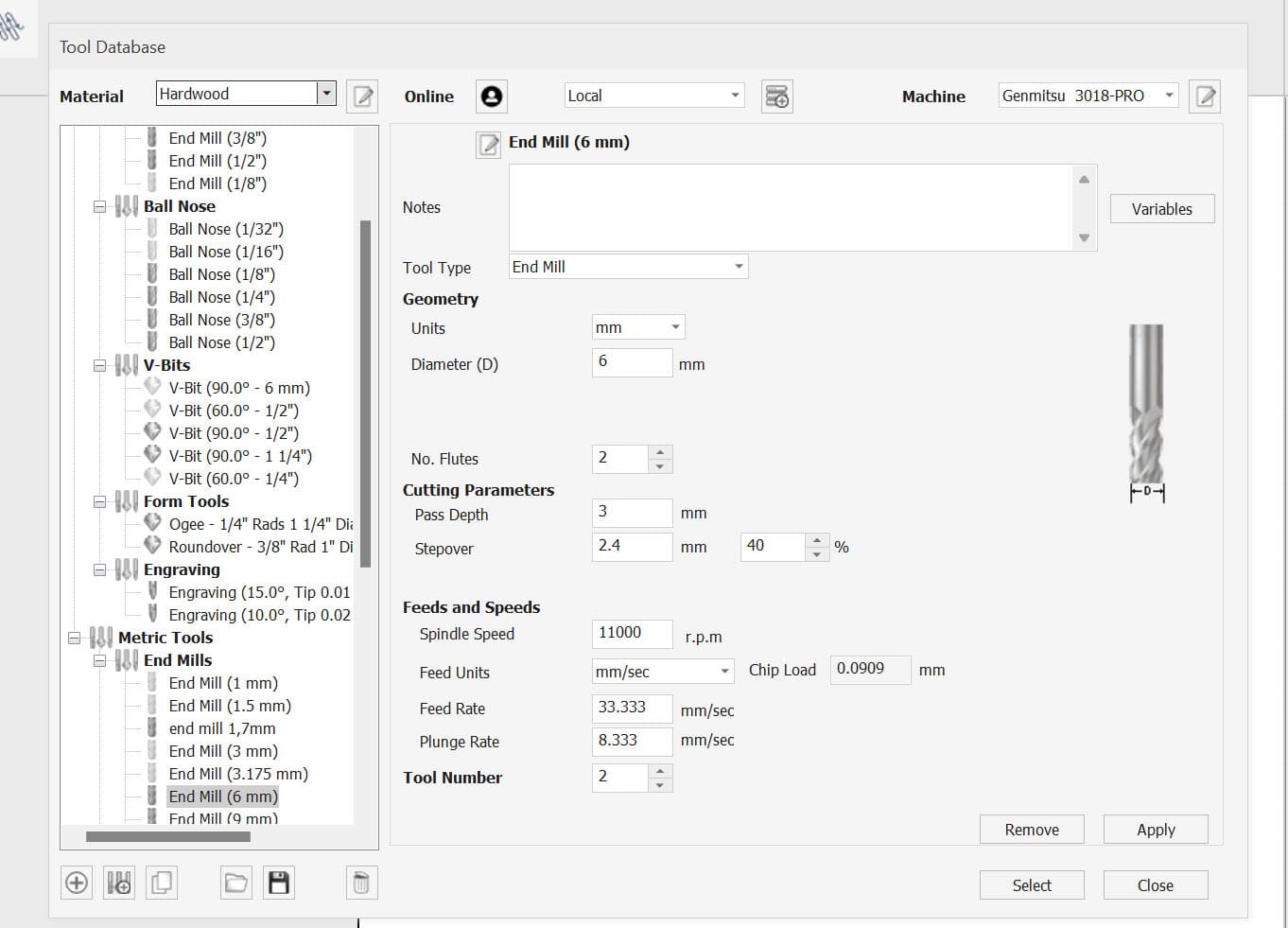

Verktøydatabase i CAM-programmet VCarve

Verktøydatabase i CAM-programmet VCarve

Ferdighetstrapp for trearbeid

Kunst og design i skolen har laget en ferdighetstrapp for tresløyd som viser progresjon i praktisk arbeid med tre. Selv om modellen er utviklet for skole, kan den også brukes som et nyttig utgangspunkt for å tenke ferdighetsutvikling i verksted og makerspace.

Trappa sier noe om utvikling i arbeid med materialer, verktøy, arbeidsmåter og vurdering av eget arbeid. For den som ønsker å se arbeidet i snekkerspace i et større læringsløp, kan dette være en nyttig ressurs.

Se ferdighetstrappa

Mer fagstoff kommer

Denne siden bygges videre ut med mer innhold og konkrete prosjekter.
